Edwin Trouwborst:

Speeltafel van Edwin

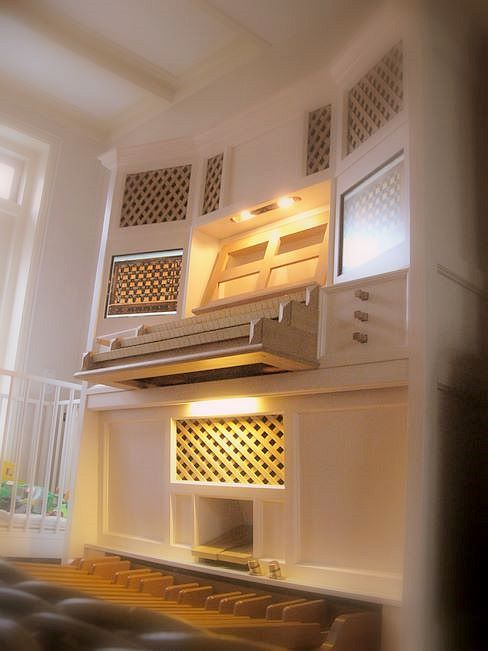

Foto 1, Speeltafel van Edwin.

Informatie speeltafel van Edwin
Kast: Zelfbouw met behulp van bestaande onderdelen, naar eigen ontwerp.
Manualen: 3 Laukhuf klavieren, deze zijn afkomstig uit een oud electro-pneumatisch kerkorgel.
Pedaal: Gemidificeerd, Laukhuf Pedalboard.
Systeem: PC.
Geheugen: 8 GB ddr2.
Processor: Quad Core Q6600.
Harde schijf:2 x 500GB 7200rpm disk in Raid 0 opstelling (t.b.v sneller laden orgels).
Touchscreens: 2 x ELO 17" touchscreen .
Geluidskaart: E-MU 1820.
Speakers:
- Front speakers in orgel: Behringer 2031A.
- Rear speakers: M-Audio MX5.
- Subwoofer in orgel: M-Audio BX10s.
- 2x pc speakers onder klavieren voor het weergeven van geluiden toetsmechaniek.
Systeem: Windows.
Software: Hauptwerk 3.30 advanced.

Opmerkingen:
De 6 trekregisters worden gebruikt: om de verlichting, de front en rear speakers, de midi controller en de pc aan te zetten. Er zitten dus geen normale schakelaars op de speeltafel, om alles aan te zetten.

Samplesets Hauptwerk 1 - 3.
Caen surround,
Zwolle 1,2,3.
De bekende freeware / demo sets.

Tip!
Edwin heeft ook een eigen fotosite waarop o.a. zijn zelfbouw Hauptwerk-speeltafel is te zien, met ook foto's van de de totstandkoming van zijn speeltafel.
Klik voor de website

Opmerkingen:

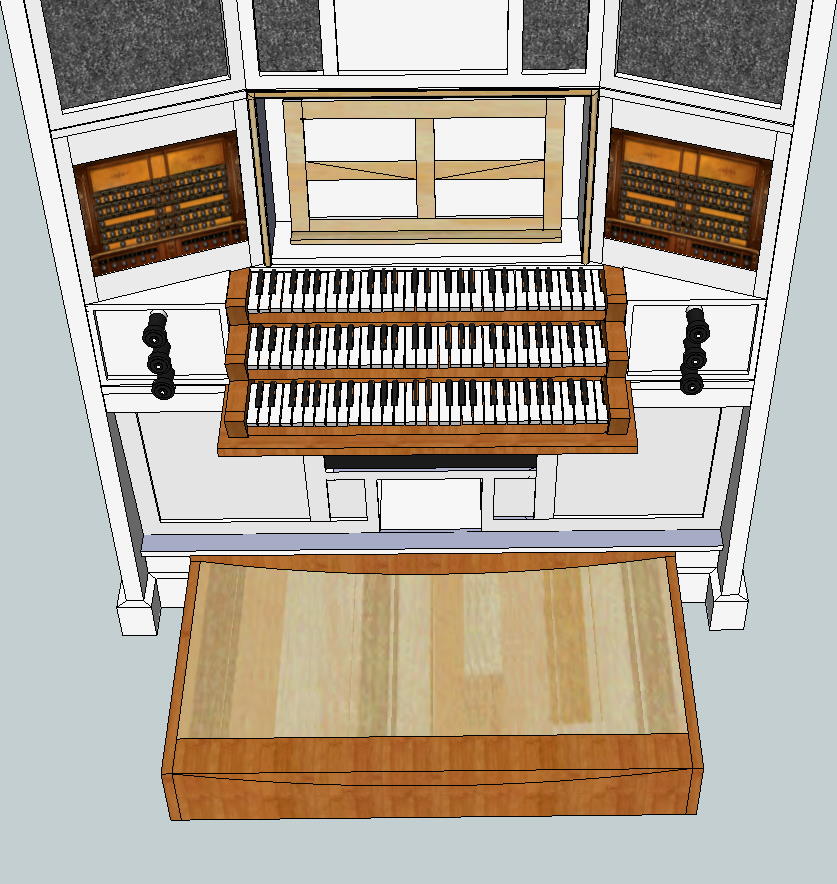

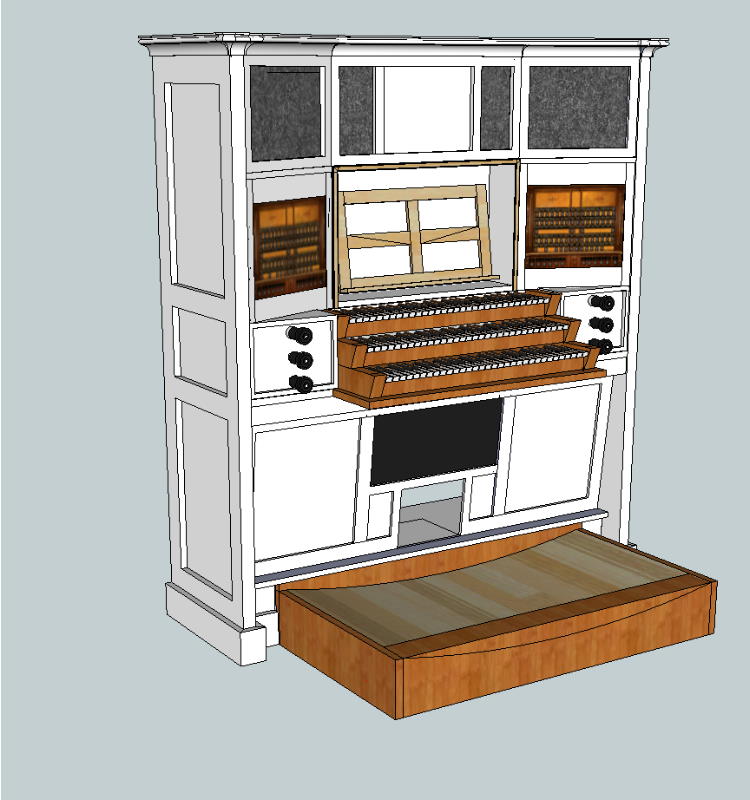

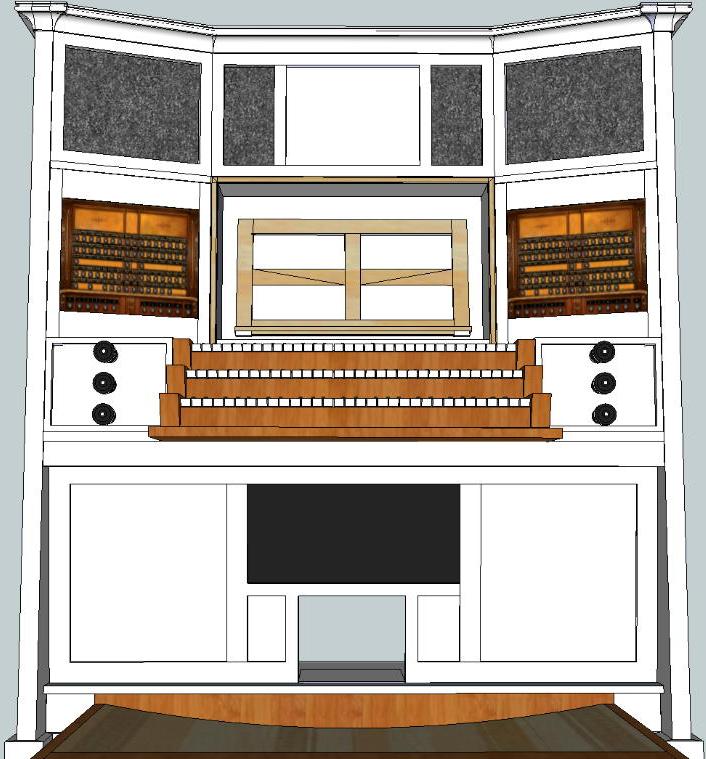

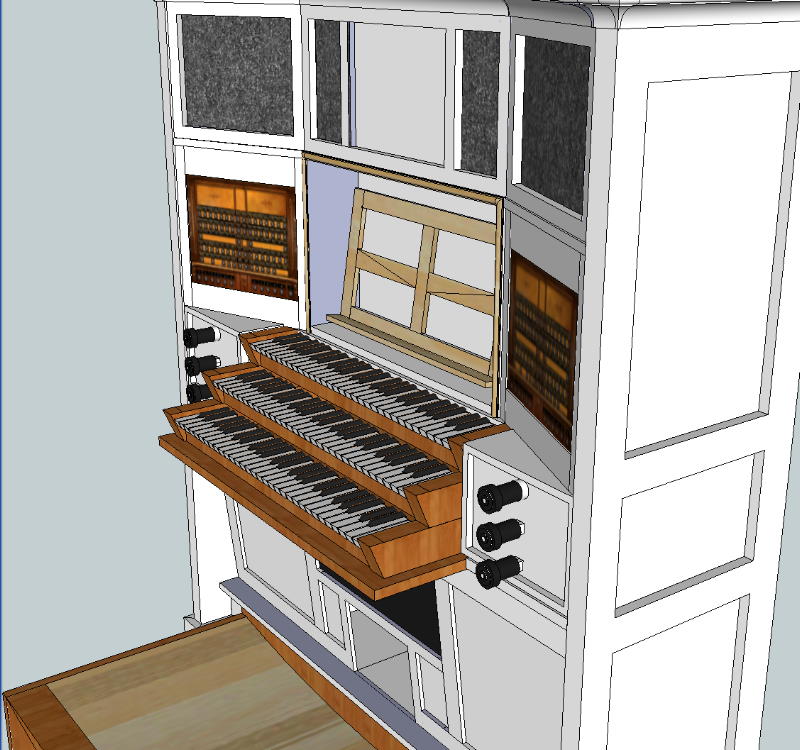

Edwin heeft zijn speeltafel zelf ontworpen, voor ge´nteresseerden stelt hij deze 3d-tekeningen ter beschikking.

Nog een paar foto's:

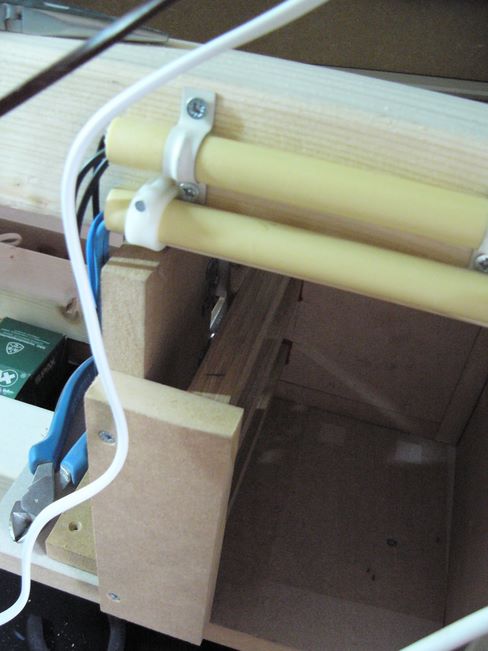

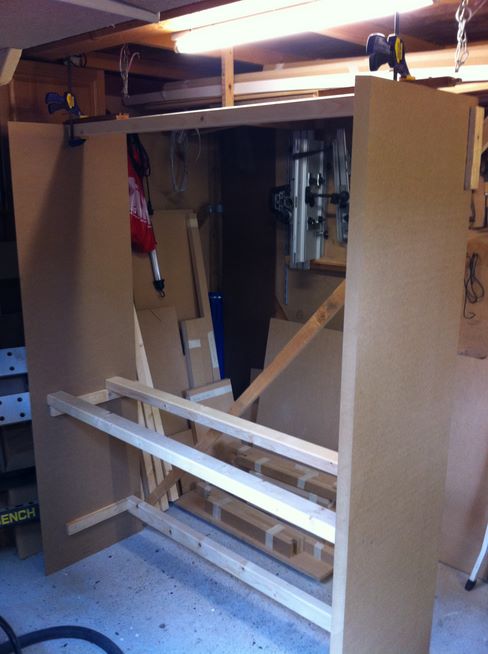

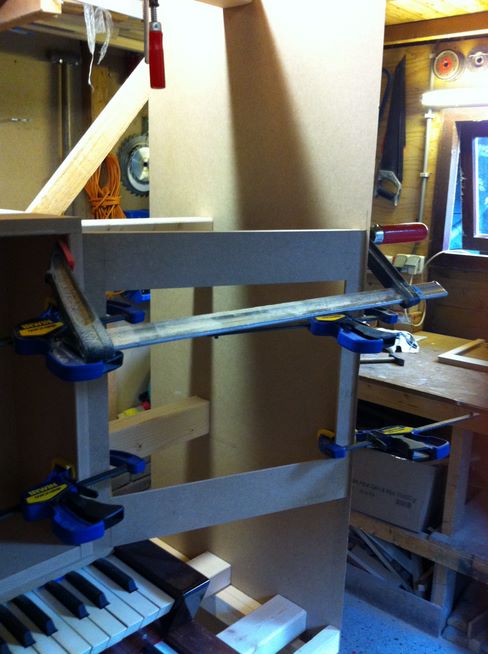

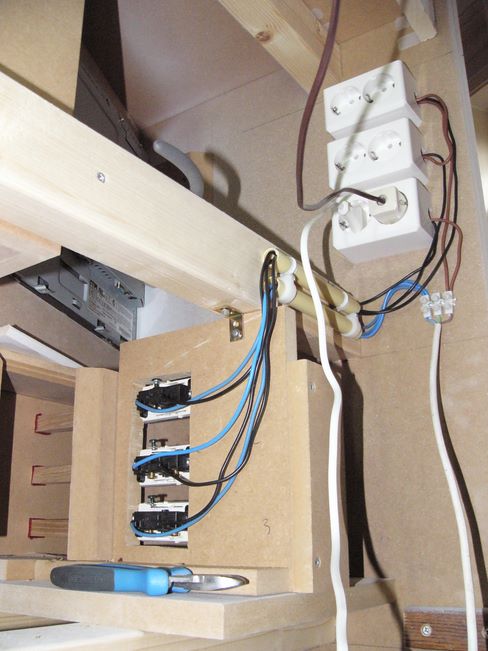

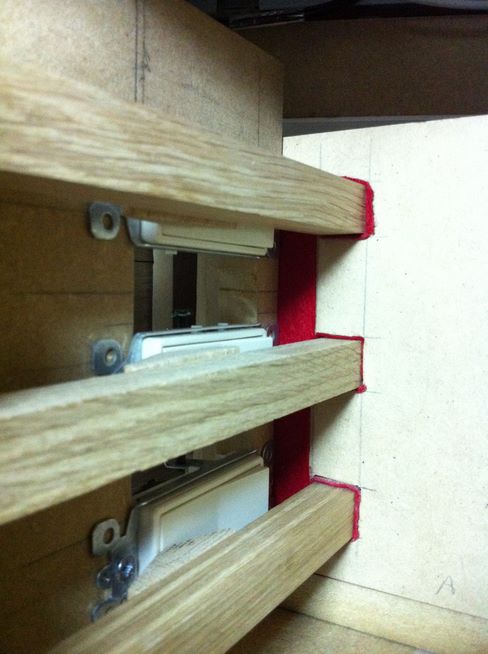

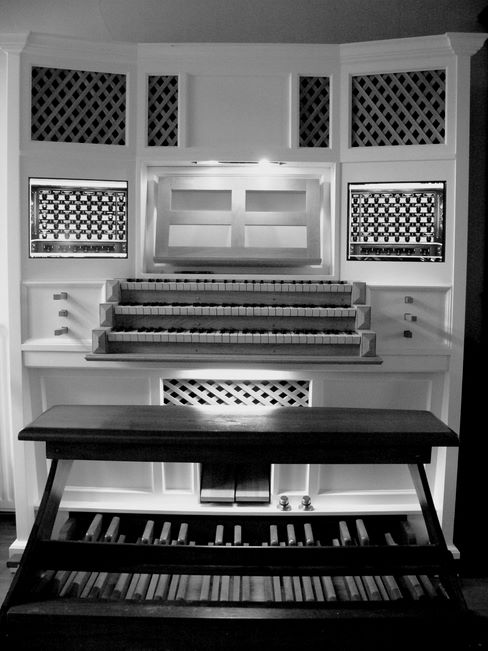

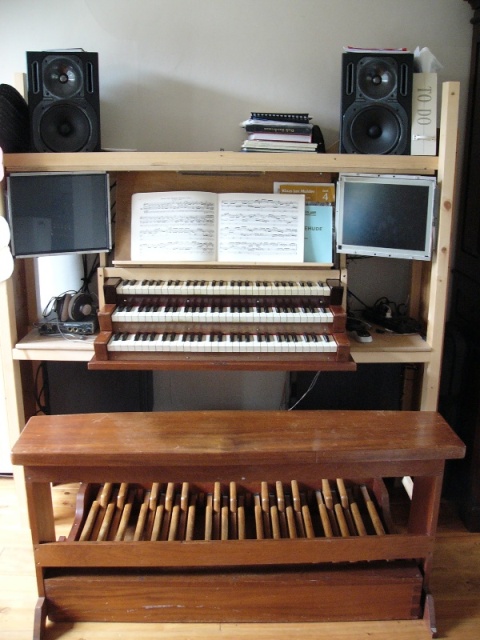

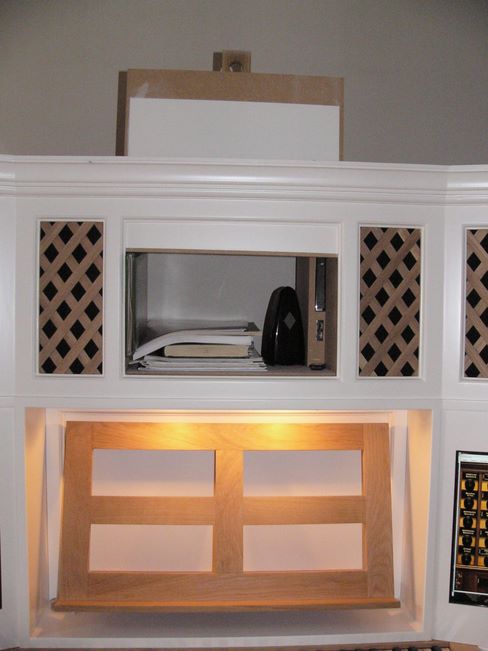

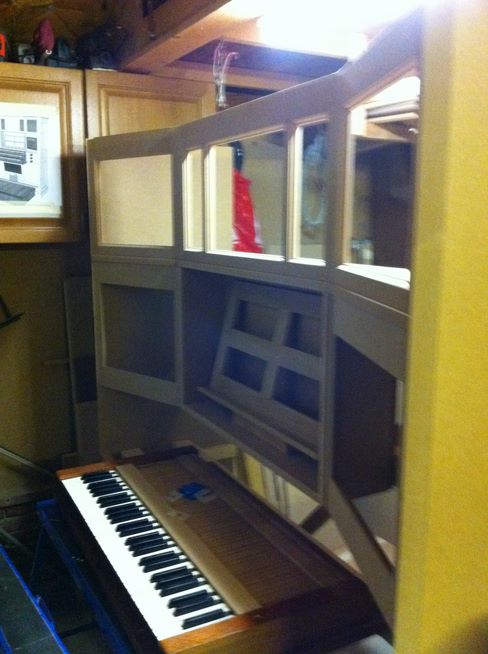

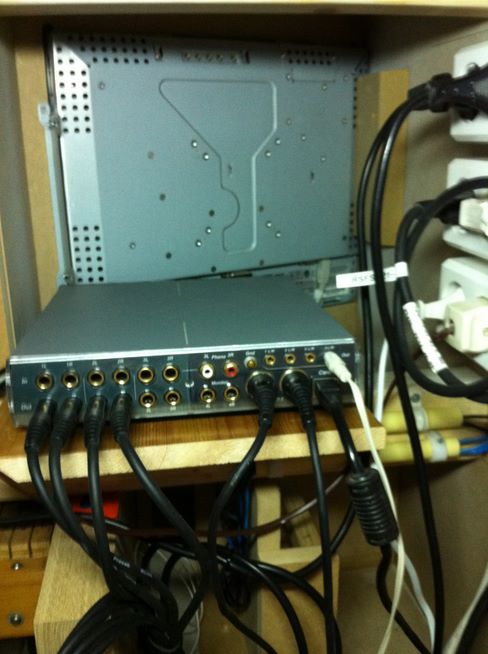

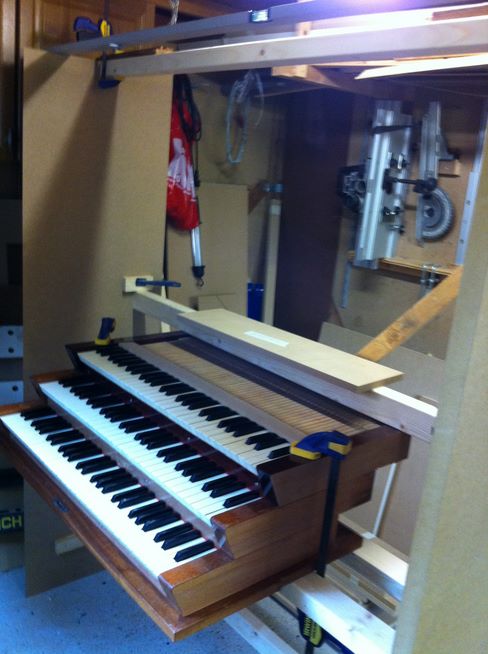

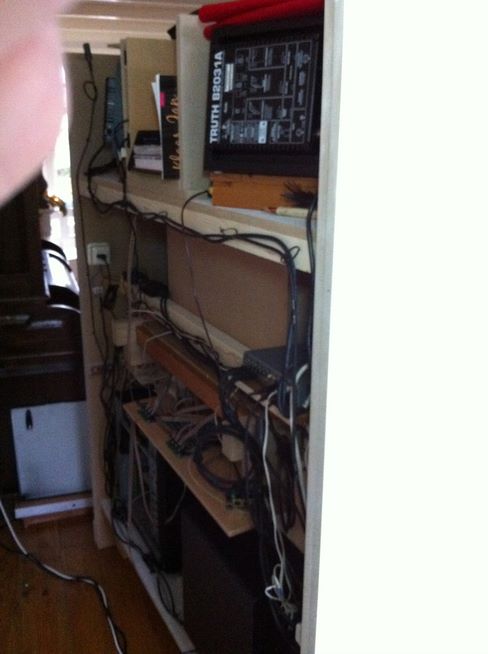

1e tijdelijke ontwerp tijdens de bouw de achterkant frame stroomvoorziening bedrading achterkant trekregisters lijmklemmen 3 klavieren geluidsinstallatie De voorkant handig vakje! speeltafel in zwart wit
Nog een paar animaties van de speeltafel:
speeltafel 1 speeltafel 2 speeltafel 3 speeltafel 4
