Aanpassen plot naar afwijkend formaat

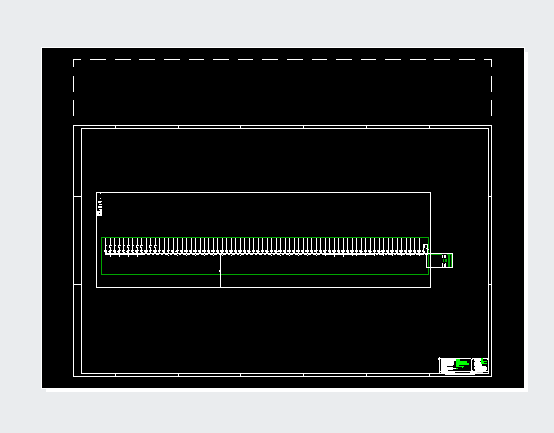

In Autocad zijn diverse formaten standaard plot-formaten toegevoegd, bijvoorbeeld A4, A3, A2, A1 en A0. Het kan voorkomen dat bijvoorbeeld zoals in het voorbeeld is aangegeven we een formaat nodig hebben dat groter is dan een A0. In dit geval een A0 + een A4. Je ziet op het voorbeeld een gestreept vierkant vak dit is een hulpmiddel om te zien hoe het formaat van het papier eruit ziet. We willen de tekening niet op een A0 afdrukken omdat dan de schaal niet meer klopt met wat getekend is. We doen dit als volgt.
We geven het commando plot,

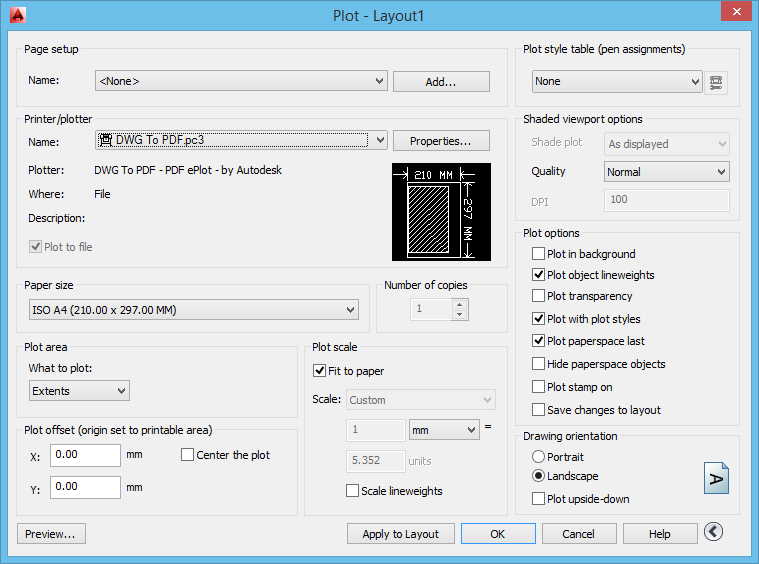

En komen dan in het volgende scherm terecht.



Zoals in het scherm te zien is heb ik al de PDF-plotter geselecteerd die standaard wordt meegeleverd in Autocad. Bij CutePDF werkt onderstaande niet. En het kan ook zijn dat bij sommige printers het niet werkt. Instellingen die zijn aangepast door bijvoorbeeld een systeembeheerder. Klik op properties en het volgende scherm komt te voorschijn.

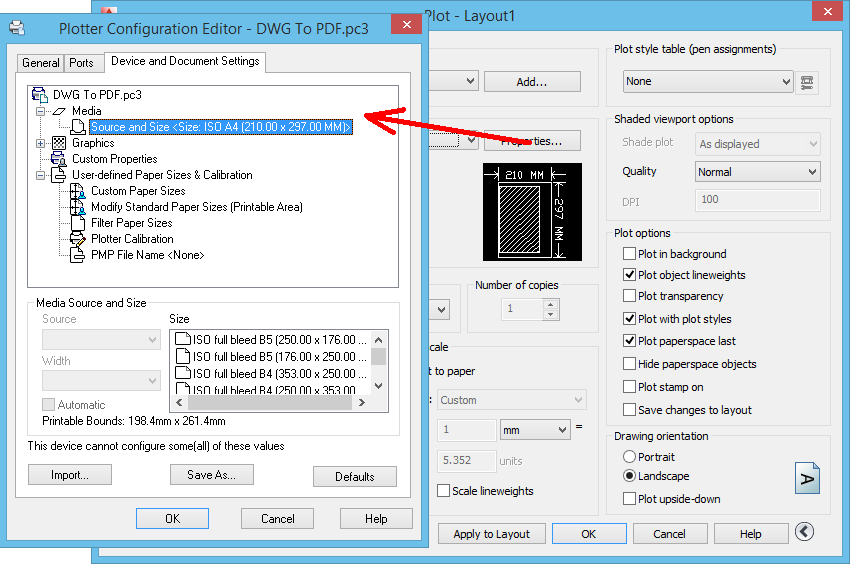

Klik op [Custom Paper Sizes], om een nieuw formaat toe te voegen.

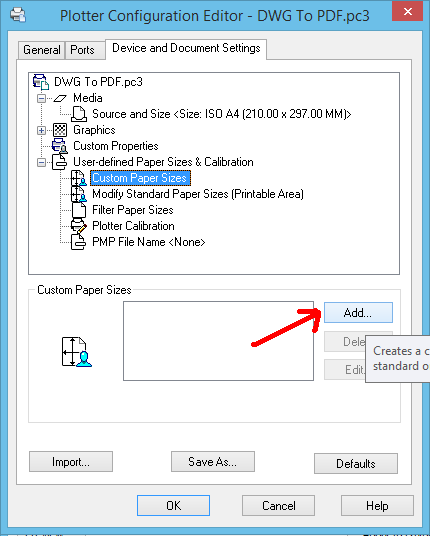

Ga vervolgens naar Custom Paper Sizes en klik op Add...

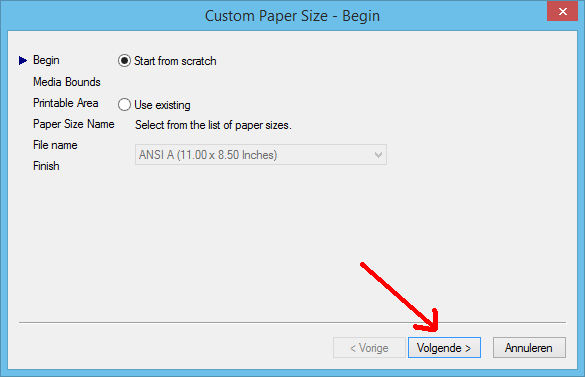

Verander niks aan het scherm dat je krijgt en klik op volgende.

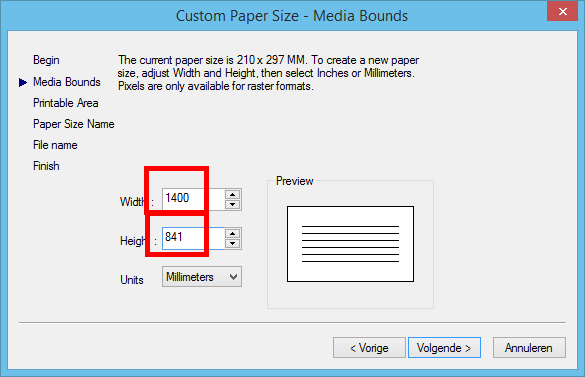

Vul bij Width het juiste formaat in in dit geval 1400 en bij Height 841. Het is dus niet verplicht om een formaat aan te maken dat werkelijk bestaat en wat kan worden afgedrukt op een printer. Je kunt een pdf ook gebruiken om iets te laten zien bij een ander op het scherm.

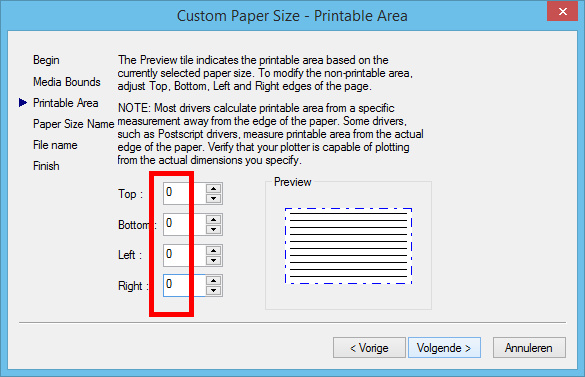

Vervolgens kunnen de marges ingesteld worden, in het voorbeeld 0. Je krijgt dan een plot die precies past bij het formaat.

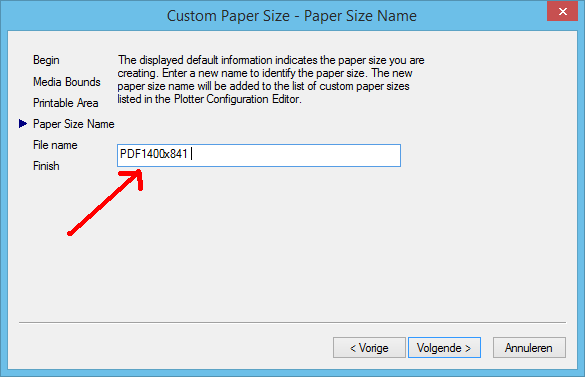

In het volgende scherm kan de naam worden opgegeven van het formaat. De plotternaam wordt later opgegven.

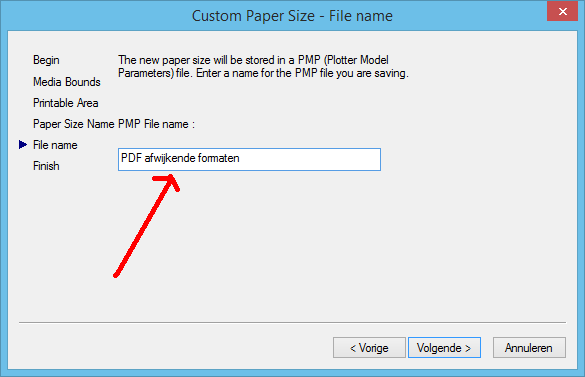

Bij file naam kan een naam opgeven worden van de plotter, dit wordt gesaved naar een bestand dat je later op een ander computer ook kunt gebruiken. Maak dus een unieke naam.

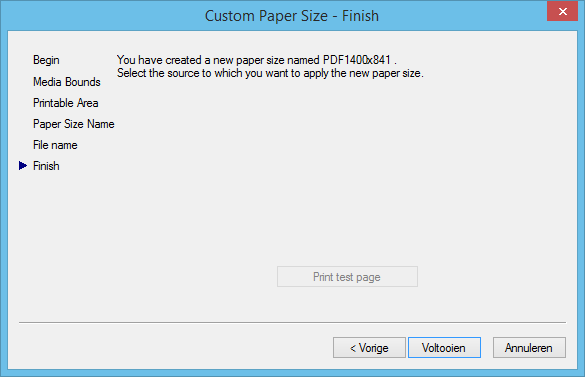

Klik op voltooien.

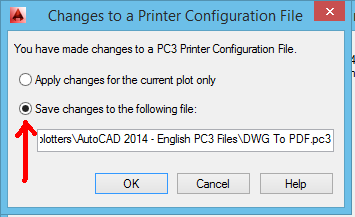

In het volgende scherm kun je 2 opties kiezen, de eerste is alleen voor de plot die je nu maakt. Variant 2 is dat je het bestand later dus nog een keer kunt gebruiken.

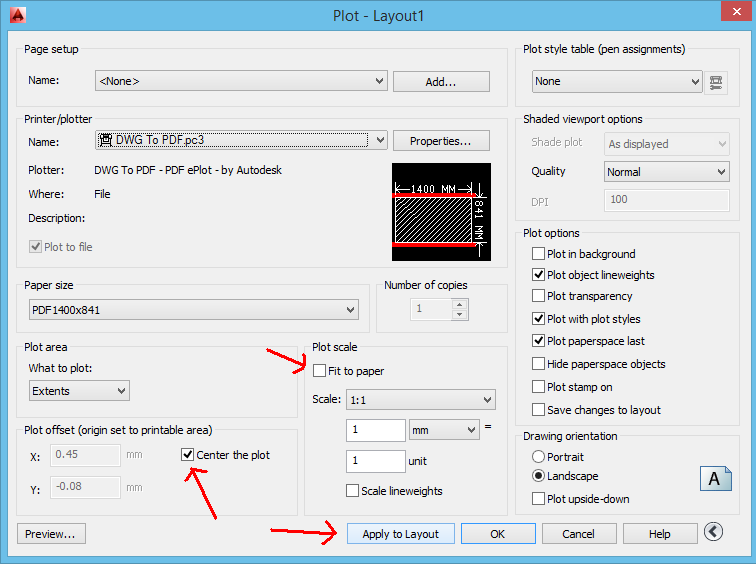

Type vervolgens weer plot en bovenstaande scherm opent zich. Ga bij Papersize naar boven. (Als er een nieuw plot-formaat wordt aangemaakt komt deze bovenaan te staan bij de te kiezen formaten.) En klik de juiste aan. In dit geval PDF1400x841.

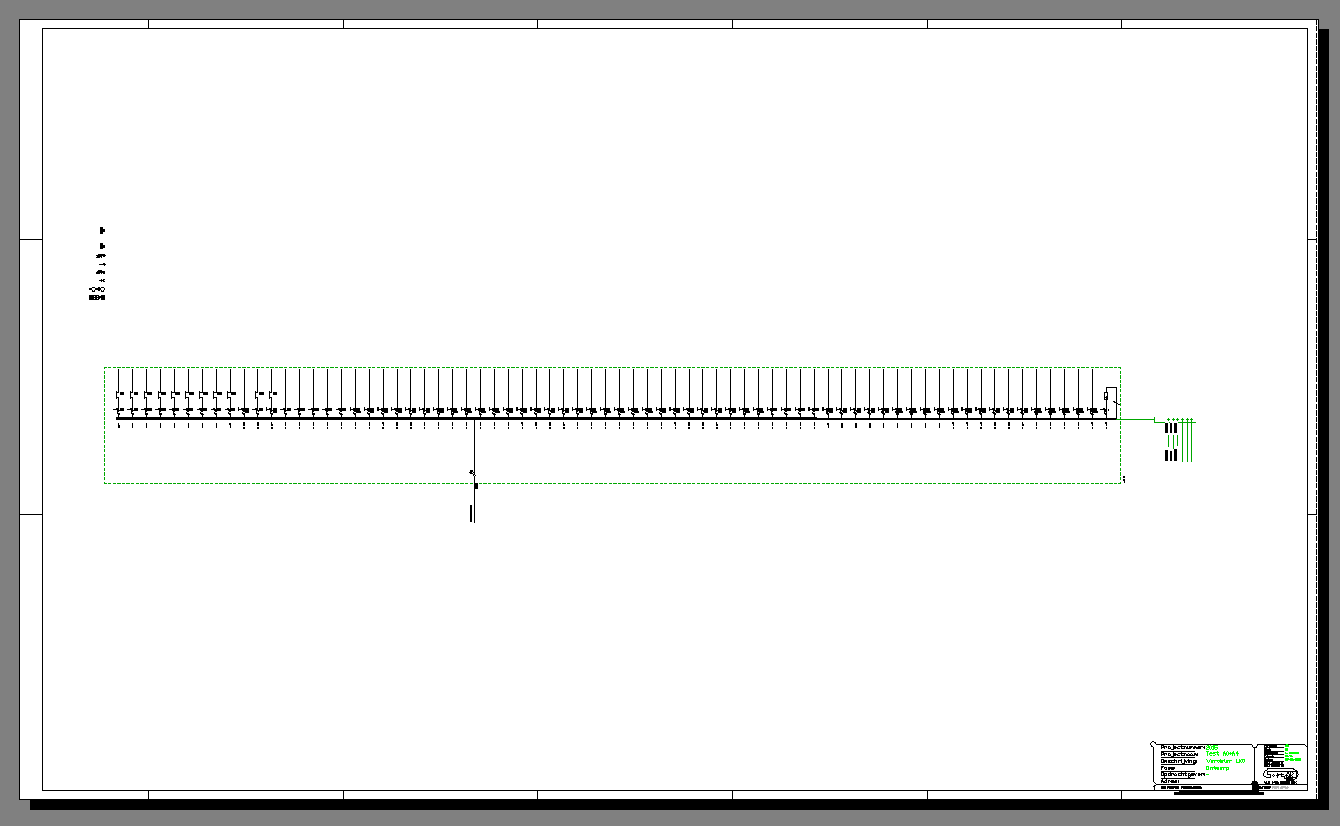

Klik vervogens op [Preview]. En het scherm opent zich waar op onderstaande te zien is. Zorg wel dat de plot scale en de drawing orientation goed staat aangevinkt.Anders even aanpassen. In dit geval hoeft je niet center the plot aante klikken wel bij: What to plot [Extents].



Als je te vreden bent over het resutaat kom je na 1x escape weer terug in het vorige scherm en kun je nog aankliken: [Apply tot Layout]



Wil je het goed doen, vink dan [center the plot] aan en [Fit to paper] uit, je krijgt dan boven- en onderaan het voorbeeld een rode lijn, die kun je negeren. Klik vervoglens op [Apply to Layout]. En op [Ok]. De pdf kan dan worden opgeslagen op een locatie op het bureaublad en worden bekeken via een PDF-viewer. Gebruik je de DWG To PDF plotdriver dan wordt het bestand automatisch geopend.
