Pagina geupdated per 20-02-2010.
Dit model zuiderzeebotter is een idee van Lubbert Schenk. Er hebben diverse botters en andere oude visserijschepen voor model gestaan die ik in de jaren ben tegenkomen op oude foto's en dergelijken.
Voor ideëen, suggesties en vragen c.q. opmerkingen houd ik me gaarna aanbevolen via mijn emailadres.
De moeilijk om het model in elkaar te zetten is wel voor gevorderde hobbyisten. Let daar op! Ook is geduld een schone zaak. Zeker in het schip zelf gaat veel tijd zitten.

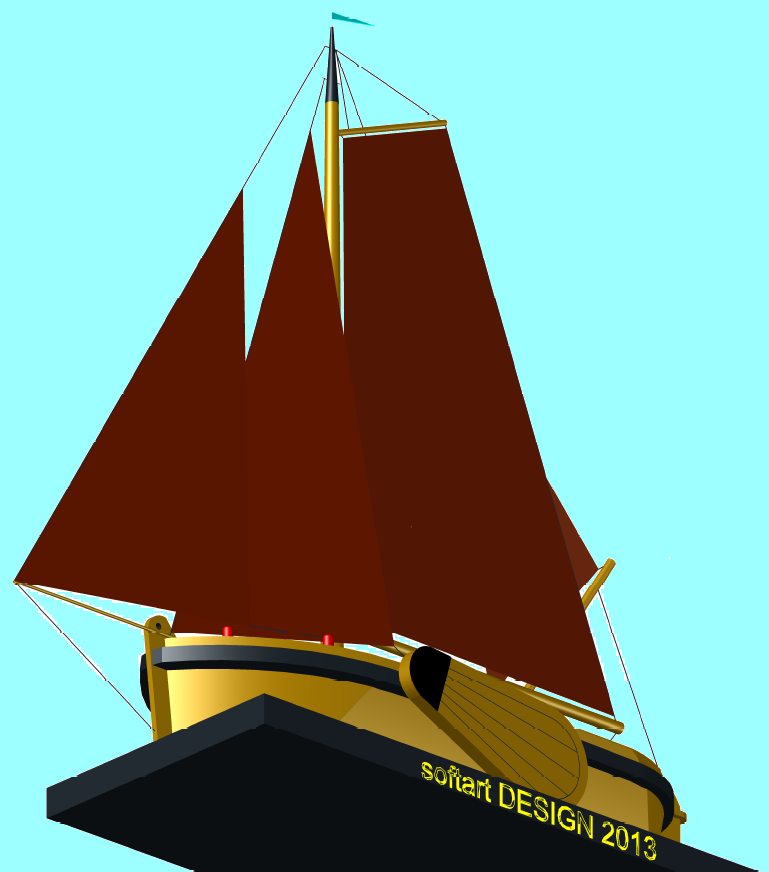

Zuiderzee Botter getekend met autocad en omgezet naar het Ping-formaat.
Op deze pagina is een bouwplaat van een Zuiderzeebotter te downloaden. Het is belangrijk om alle blaadjes te downloaden en uit te printen! Deze zuiderzeebotter is ontworpen in Autocad 2008. Updates met Zwcad 2009. En wordt
via Pdf-jes op deze website gepubliceerd. In principe is de zuiderzeebotter ontworpen voor A4, de hoogte inclusief mast en boot is circa 29 cm. De lengte van het puntje van de boegspriet tot roer is circa 31
cm. Omdat dit model op schaal getekend is kan hij elk gewenst formaat worden uitgeprint.
Alles wordt niet letterlijk uitgelegd van de bouwplaat. De foto's die op deze website hoeven niet overeen te komen in detail met het model dat te downloaden is. Dit is namelijk een
demo-model, de laatste aanpassingen zitten wel verwerkt in de bouwplaat maar niet in het model dat op deze pagina staat.Een beetje creativiteit is dus wel gewenst! Details zoals bijvoorbeeld
touwen zijn meestal langer dan nodig zodat je ze zelf op maat kunt snijden. Ik gebruik zelf lijm in een potje en een prittstift. De laatste gebruik ik om delen meteen vast te maken zodat ze niet
meer los schieten. Masten en touwen lijm ik meestal uit het lijmpotje om dat ze nogal wat stevigheid nodig hebben. Als er op de tekeningen kruisjes staan wil dit zeggen dat je met een snijmes
alleen die lijntjes moet uitsnijden, de randen die ontstaan zijn lijmranden dus niet zelf rondjes maken. Op dit kruis kun je later de lijm doen die dan mee naar beneden schuift om het ontwerp
steviger te maken. Je kunt voor de meeste pdf's gewoon standaard kopieërpapier gebruiken. Voor de zeilen adviseer ik wel om dikker papier te nemen.
DOWNLOADS: Alle downloads zijn nodig voor de bouwplaat! / You need al the downloads for the scale-model!

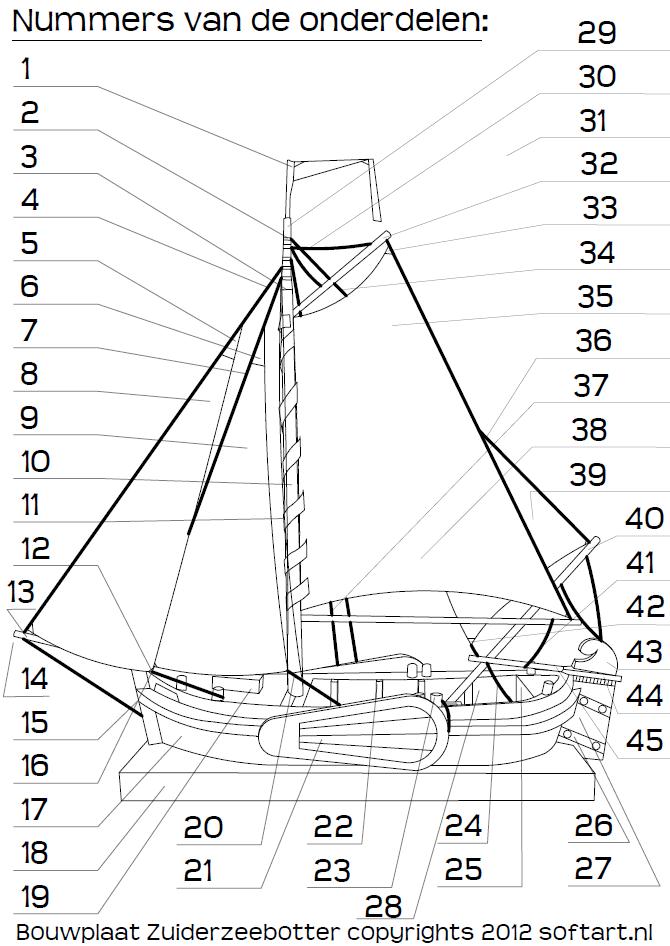

Nummering van de onderdelen.Deze is nog niet gereed!
Download voorlopige instructie bouwplaat Zuiderzeebotter.
Download page/blad 0, nog niet gereed.
Download page/blad 1 van 9....
Download page/blad 2 van 9....
Download page/blad 3 van 9.... 2x printen! Plot 2 times!
Download page/blad 4 van 9....
Download page/blad 5 van 9....
Download page/blad 6 van 9....
Download page/blad 7 van 9....
Download page/blad 8 van 9....
Download page/blad 9 van 9....
Opmerkingen:
*Omdat de bouwplaat nog niet klaar is kan alles nog gewijzigd worden. Houd hier rekening mee! Als de bouwplaat klaar is zal er waarschijnlijk nog een gekleurd model worden ontworpen. Die
later via deze website te verkrijgen zal zijn. Alle pagina's die klaar zijn en passen in de vorige pagina zijn geplaatst. Zolang er geen definitief model is kan elke pagina nog wijzigen,
denk daarbij alleen aan details die enigzins wijzigen.
* Als je de mast hebt geplaatst vergeet niet om aan beide zijden met een voorlopige voorziening deze vast te maken aan de voor- en achterkant van het schip met bijvoorbeeld wegneembare
tape/plakband. Het is natuurlijk maar papier waar alles op rust. Als je de mast geplaatst heb begin dan vervolgens met de zeilen aan de voorkant van het schip
Voorlopige planning pagina's:
Blad 0 alle onderdelen van deze bouwplaat op een a4 met nummers. (gewijzigd 12-03-2009)
Blad 1 onderschip. (gewijzigd 12-03-2009)
Blad 2 roer en boegspriet mast. (gewijzigd 12-03-2009)
Blad 3 Stootkanten schip. (gewijzigd 12-03-2009)
Blad 4 onderschip en kist.(gewijzigd 20-02-2010)
Blad 5 zeil 2 en 3.
Blad 6 zeil 4.
Blad 7 zeil 1.
Blad 8 onderplaat. (gewijzigd 12-03-2009)
Blad 9 Zwaarden en voorkant. (gewijzigd 12-03-2009)
Over het in elkaar zetten van het model zonder instructie:
Als je bij pagina 1 begint en zo doorgaat tot pagina 9 komt het helemaal goed bij het in elkaar zetten van de bouwplaat. Veel succes! De instructie is meer bedoelt voor mensen die nog niet
zoveel ervaring hebben met het in elkaar zetten van bouwplaten. Mijn eerste model heb ik ook in elkaar gezet zonder instructie. De volgorde die ik hanteer op de instructie heb ik zo gekozen
voor mensen die niet bekend zijn met de zuiderzeebotter op zich. Vandaar ook een appart blad met nummering.
Eerste foto: onderschip.
Foto 2 is komen te vervallen!
Foto's Nokia N82.

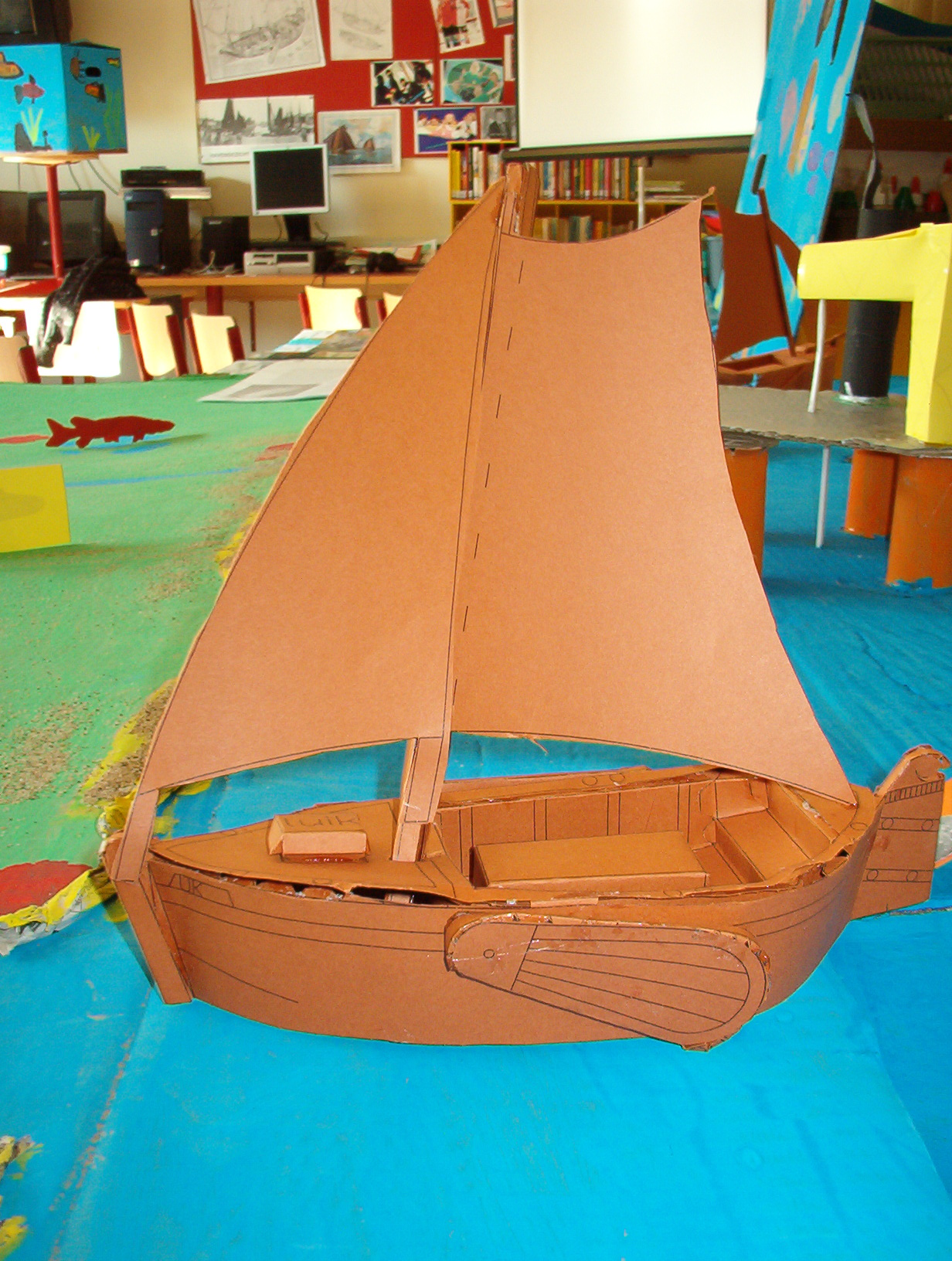

Op de volgende locatie staan 2 foto's van het model, die gemaakt zijn door leerlingen van een school in Nunspeet. foto1 foto2
Updates:
20 februari 2010, blad 4 geupdated o.a. de bak in de botter aangepast en het roer vast gemaakt via een touw en een ijzeren staaf aan de botter.
